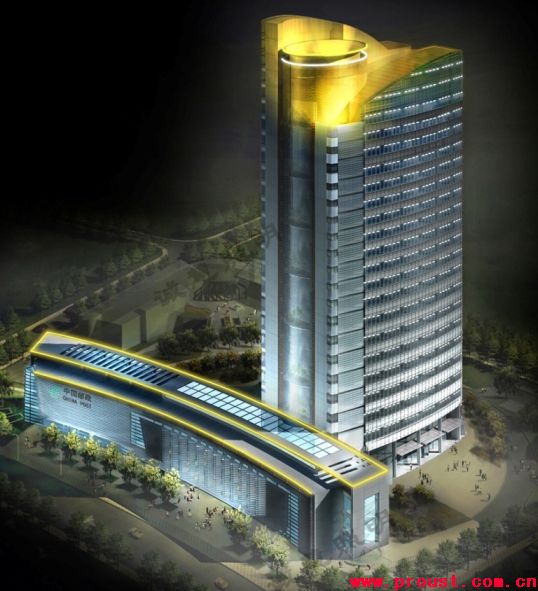

廣西郵政南寧物流中心及通信調度樓工程是經國家郵政局批準建設，集商業服務和物流、通信指揮調度、計算機信息中心于一體，服務廣西經濟建設的工程。工程總投資１億元，建設規模為２．８７萬平方米。工程建成后，將為我區國民經濟和社會發展提供一個現代化的郵政基礎設施服務平臺，同時滿足埌東新區的郵政服務需求，為廣西郵政提供優質服務創造優良的條件，為郵政樹立更良好的社會形象．
為改善辦公的環境質量，引入“以人為本、綠色辦公”的現代理念，在主樓西側每2層設計1個花園，并隔層布置1個觀景平臺，在高層辦公樓內通過立體的空中花園營造出輕松休閑的辦公環境．西側立面設置了金屬遮陽百葉，有效遮擋了西曬陽光的直射，為員工提供了一個貼近自然的良好室外休閑景觀空間．這既體現了人性化的設計思想，又與“南國綠都”的風貌相融合．營業廳入口柱廊高大氣派，呈開放式，這既符合南寧的氣候特點，又有利于吸引人流．營業廳內空間貫通3層，上部設置金屬百葉，有效遮擋了營業廳的西曬陽光，以現代的手法和材料表現出廣西建筑特有的騎樓形式．貫通3層的高大中庭，顧客從1層通過自動扶梯直上2層，辦理郵政業務方便快捷．考慮到郵政、電信、聯通及其他業務營業性質和客戶群體的關聯性，在平面功能安排上，將集郵、圖書音像及代辦電信、聯通及其他電信公司業務營業廳和大客戶服務中心布置在裙樓2層，而將精益物流、桂郵圖書、報刊零售公司的生產用房等布置在裙樓3層，這樣在功能聯系上更為合理．
廣西郵政南寧物流中心及通信調度樓工程項目全面集中了當今通信技術的最新發展，并考慮到了今后通信的發展趨勢。按照全局考慮、合理分配的原則，主要選用六類非屏蔽線纜、五類大對數非屏蔽線纜、50/125多模萬兆光纖及其相應連接件構成大樓布線系統。出于對整個大樓安全性的考慮，此次項目所用的銅纜及光纜所用護套材料都為低煙無毒無鹵阻燃型材料。
各系統描述
?。?）工作區子系統
工作區子系統包括由終端設備連接到信息插座的連線及相關連接器、適配器。 為了保護跳線，減少彎角上的輻射和衰減，減少插座內積灰影響電氣性能和防水，本投標方案所采用的信息插座（包括RJ45插座和光纖插座）全部使用45度斜口面板。此項目中，領導辦公室，大會議室，演示廳信息點采用了光纖到桌面。所有的光纖到桌面信息點使用了SC熔接的方式。這種做法比端接方式損耗更小，性能更好。使用普魯斯特光纖墻面安裝盒（雙口SC），可以很方便的盤纖，以及對光纖進行熔接，SC雙口適配器可以直接插入盒子中。盒子上帶有安裝打印面板紙的位置，可以非常方便的表示信息點。墻面安裝盒的安裝采用預埋底盒的方法，安裝盒中帶有光纖的盤纖槽。每一個安裝盒帶用兩個熔接槽，允許8芯的光纖熔接。 普魯斯特六類RJ-45非屏蔽模塊，運用普魯斯特專利的IDC連接技術（45度角卡接，卡接簧片鍍銀），與一卡通技術實現快速安裝；采用無錯定位技術；錯位（交叉）性能補償；獨立設計的線纜管理系統可固定線對及單根導線，確定線對之間的距離。
實驗證明，90%以上的雙絞線串繞產生于跳線上。普魯斯特跳線采用超長護套跳線，將跳線彎曲部分對信道的影響降低到最低點，以滿足串繞和阻抗匹配對零誤碼系統整體信道傳輸的要求。除此而外，這種跳線采用特殊的7芯結構，保證了數據傳輸的穩定性。
?。?）水平子系統
水平區子系統的作用是將干線子系統線路延伸到用戶工作區，即實現管理子系統（各個配線管理間配線架）和各個用戶工作區信息插座間的連接。
水平區子系統非屏蔽話音、數據類應用的傳輸介質均選用六類非屏蔽電纜；光纖到桌面信息點2芯62.5/125um多模室內光纖。并且所有的線纜，光纜都使用低煙無毒無鹵阻燃護套。
此次項目所采用的普魯斯特六類4對非屏蔽雙絞線，它運用了普魯斯特專門開發的線纜制造技術，通過控制線纜的導體中心偏離度、導體圓度（每根導線各不相同）、導體直徑（每根導線各不相同）、絕緣材料厚度（每根導線各不相同）、線對的絞率（每對導線各不相同）和線對之間的結構（增加型骨架）對線纜電氣性能的影響，改進傳統的線纜制造工藝。
這種電纜采用了專利的固定技術，使電纜中的4對雙絞線的固定得到了可靠的增強，避免了因外力彎曲時所導致的電纜雙絞線間距破壞，減少了線對間相互串繞的產生。采用這項專利技術，可以保證電纜的傳輸頻率達到450MHz。為了得到信道的阻抗匹配，將信道阻抗波動范圍降至3Ω范圍以內，電纜采用了獨特的線對阻抗匹配技術，使布線系統上進行的千兆位數據通信高易如反掌。
水平電纜從樓層配線、線槽及管線引向工作區各信息點，配線間內接線端子與信息插座之間均為點到點端接，任何改變系統的操作（如增減用戶、用戶地址改變等）都不影響整個系統的運行，為系統的重新配置和故障檢修提供了極大的方便。
水平走線方式采用電纜橋架敷設，通信電纜井內的配線架采用金屬線槽敷設到房間外走廊吊頂內，用鐵管沿墻暗敷設至工作區各信息點；任何改變系統的操作（如增減用戶、用戶地址改變等）都不影響整個系統的運行，為系統的重新配置和故障檢修提供了極大的方便。依據園區平面布置圖計算，設置一個弱電井可保證樓層信息點到弱電井內IDF的水平布線長度不超過90米，以滿足高速設計對水平長度限制的要求。
?。?）垂直子系統
干線子系統實現計算機設備、程控用戶交換機（PABX）、控制中心與各管理子系統配線間的連接，提供了建筑物中主配線架與分配線架連接的路由。具體采用25對大對數銅纜、50/125多模萬兆光纖來實現這種連接。
50/125多模萬兆光纖的優點是：光耦合率高，纖芯對準要求相對寬松。當彎曲半徑大于其直徑20倍時不影響信號的傳輸。它用于計算機數據傳輸距離超過100米時的應用，其傳輸距離可達2公里。在保密性要求高的場合，采用光纖傳輸較好。對于距離強電磁干擾源較近的情況，亦需要利用光纜的抗干擾性好的優點。
垂直干線使用25對大對數銅芯電纜傳輸話音；使用光纜傳輸高速數據信號。話音方面，每個話音信息點對應1對UTP干線電纜，并按照每個配線間總話音信息點數的20％比例預留主干對數，由此可推算出每一層主干電纜的對數。數據方面，到每個配線管理間使用12芯多模光纜作為主干。
垂直主干采用星型結構，從主機房以點到點的形式鋪設到各個樓層配線間。選擇垂直子系統拓撲結構為星型拓撲結構，這是因為星型拓撲結構：
1)便于管理，星型拓撲結構的所有通信都要經過中心節點來支配，所以維護管里比較方便。
2)便于重新配置。用戶可以在樓層配線架上任意增加、刪除或移動、互換某個或某些信息插座，而且僅僅涉及它們所連接的終端設備。
3)便于故障隔離與檢測。由于各信息點都連接到樓層配線架，相互之間保持相當大的獨立性，因此可以方便地檢測故障點，并清除。
4)便于系統的分段、級連與擴充。
?。?）管理間子系統
管理子系統由交連、互連配線架組成。管理點為連接其它子系統提供連接手段。交連和互連允許將通訊線路定位或重定位到建筑物的不同部分，以便能更容易地管理通信線路，使在移動終端設備時能方便地進行插拔。
為了保證系統未來使用和管理的靈活性，除出租樓層語音部分的非屏蔽話音應用方面，采用快接式超五類非屏蔽配線架管理信息點，其余區域的非屏蔽話音、數據應用方面，均采用快接式六類非屏蔽配線架管理信息點，其中：
普魯斯特24口六類非屏蔽配線盤上的模塊直接端接水平線纜。該系列跳線盤高度為1U，為全模塊化設計，其上所安裝的模塊與工作區面板相同。任何一個RJ-45模塊出現故障都可以隨時更換，這樣也是今后在維護過程中成本大大降低。跳線盤背面帶有便于線纜安裝的理線架，另外每一個跳線盤設計一個1U理線器用來管理跳線，保證跳線的彎曲半徑，也使得整個機規更加美觀。
光纜傳輸系統，采用光纖互連裝置機架式光纖跳線盤管理光纜的垂直/水平接續。它將自主設備間引出的光纜引入，通過光纖跳線可與計算機網絡設備相連，由計算機網絡設備上的UTP端口經UTP跳線與快接式數據配線架相連。
此項目使用普魯斯特24口機架式光纖配線架（雙口SC），其帶有12個SC雙工連接器安裝孔。該跳線盤使用塑料制造，輕巧而牢固，便于安裝；滑動式箱體、集中式的光纖管理，同時滿足端接或熔接操作。該設備除支持連接器外,還直接支持束狀光纜和跨接線光纜。在本工程中，每層樓的光纖互連場大部分均使用一個互連模塊，該模塊可使24芯輸入光纖連至24芯輸出光纜。
管理區和設備間中大對數電纜的端接使用19英寸200對直通式配線架和19英寸100對直通式配線架。這兩種配線架都滿足超五類的性能要求，都可以直接安裝在標準19英寸機規中。200對配線架安裝高度為2U，100對為1U。200對配線配線架可用于端接8根25對大對數電纜，100對配線架可端接4根。電話的跳接使用三類一對式跳線(藍白跳線)。
?。?）設備間
設備間子系統由設備間中的電纜、連接器和相關支撐硬件組成，它把公共系統設備(如PABX、主控制臺、網絡設備等)的各種不同設備連接起來。它既是布線系統星形結構的匯接點，又是和外界通信的出入口。
本項目中的設備間子系統包括一個話音主配線管理間和一個數據主配線管理間（設在13層）。
出于對安全性的考慮，在設計上為配線架外部進線部分的模塊加裝了保安座和三級避雷子，以提供防雷保護。通過使用普魯斯特 10對導軌式可開斷模塊，用戶在使用過程中還可以方便地提供并聯測試、監聽、單向和雙向隔離，或者通過快速跳插線進行快速跳線。并且可以選擇多種標志條，方便的標識和管理線對。
設備間中，對于來自各配線管理間光纜的端接，使用與管理區相同的機架式跳線盤，并通過光纖跳線和計算機網絡中心交換機相連。它的模塊化設計允許靈活地把一個網絡線路直接連至一個設備線路或者利用短的互連光纜把二個網絡線路連接起來。
普魯斯特網絡公司的這項綜合布線工程不僅能給南寧市郵政部門提高工作效率，而且也能讓綠城人們享受到從未有過的優質、快捷的郵政服務。
